如果不做屏蔽，電子設備就會受到直擊雷或間接雷擊等強電磁干擾源的影響，使設備不能工作或工作異常，嚴重時發生損壞，這是比較常見的電磁干擾表現。

如果不做屏蔽，電子設備就會受到直擊雷或間接雷擊等強電磁干擾源的影響，使設備不能工作或工作異常，嚴重時發生損壞，這是比較常見的電磁干擾表現。

屏蔽效能分類

按屏蔽效能分類的話可以分為以下三種屏蔽：

1：靜電屏蔽

防止靜電耦合干擾的靜電屏蔽是指對靜電場的屏蔽，即用低電阻率導體材料制成容器，將電線限制在容器內部，也可使外部電線無法進入容器內部。

當采用靜電屏蔽時，屏蔽導體必須接地，屏蔽體和地線均是具有良好導電性能的金屬材料。

2：電磁屏蔽

它可防止高水平電磁波的干擾，在距離較遠的地方抑制噪聲源與敏感設備之間發生耦合所產生的干擾。電磁波屏蔽必須對電場和磁場進行屏蔽，通常使用低電阻率的導體材料。

太空電磁波在射入金屬表面時，會產生反射損耗和吸收損耗，電磁能量大大衰減，從而實現屏蔽效果。當采用電磁屏蔽時，屏蔽體本身可以不接地，但為避免發生靜電耦合，因此電磁屏蔽導體一般也做接地處理。

3：磁屏蔽

磁屏蔽是為了防止低頻磁場感應，屏蔽困難，通常使用高磁導率和低電阻金屬材料形成一定厚度的外殼，以便將磁線限制在小磁阻屏蔽，防止磁場擴散，這是磁屏蔽的基本原理。

與電磁屏蔽類似，在磁屏蔽時，屏蔽體是否接地不影響屏蔽效率。為了防止靜電感應，屏蔽體通常與外殼連接（安全接地）。

屏蔽機房常見組成

1：屏蔽殼體

組成屏蔽殼體的內容主要有六面屏蔽材料、材料之間的連接、支撐龍骨。六面板體、支撐龍骨及殼體與地面之間的絕緣處理。其中頂、墻板采用厚度為 2.0mm的冷軋鋼板 ，底板采用厚度為 3.0mm的冷軋鋼板，支撐龍骨采用型鋼。

工藝特點：

A、單元模塊均經過折彎成形，以保證焊接變形盡量控制在焊接邊上；

B、采用人字形搭接技術，焊接工藝采用CO2氣體保護焊，從而確保焊縫、殼體變形小，保證室內鋼板表面的平整性

C、由各種型鋼、鋼質龍骨焊接成門框架，形成自支撐結構形式；

D、屏蔽殼體內外必須進行嚴格的防銹處理，長期使用保證不生銹；

E、屏蔽殼體及框架穩定可靠，長期使用保證性能，整體機械性能達到以下要求：鋼板不平度≤4mm/2m2,鋼板垂直度≤10mm，殼體抗震指標≥8級；

2：屏蔽門

（1）手動屏蔽門

結構特點：

A、鎖緊為雙點鎖緊結構，配有鉸鏈頁、手柄實現門的旋轉運動。

B、采用單刀插入式電磁密封技術，復合刀口，刀口采用導磁性好的優質冷軋鋼板，鍍銅后具有良好的導電性和導磁性，保證了屏蔽門具有優異的磁場和電場屏蔽性能。

C、刀口與簧片的接觸部分為同一材料，電位差相近，接觸面無電腐蝕，可長期保證屏蔽性能，提高可靠性。

D、彈簧片為可拆卸的鈹青銅彈簧片，三排結構，經真空熱處理后具有良好的彈性和耐磨性，能有效形成電磁密封腔，電磁密封可靠，刀口和彈簧片經3萬次插拔試驗，仍能滿足使用要求，老化或損壞后拆換方便，每段長度180mm。

E、該種形式屏蔽門為典型結構形式，設計工藝均較成熟。

屏蔽效能：

磁 場：14KHz≥70dB/150KHz≥100dB

電 場：200KHz-50MHz≥110dB

平面波：50MHz-1GHz≥100dB

微 波：1GHz-10GHz≥100dB10GHz-18GHz≥90dB

(2)全自動屏蔽門

結構特點：

自動雙軌設計，直流步進電器驅動，啟動時，門扇做橫向、縱向運動，實現門的開閉。全過程采用三菱可編程邏輯控制器，觸摸屏控制，操作簡便，多點位置傳感器和急停裝置，多項保護，運轉精確平穩，安全可靠，尺寸可根據用戶要求定制。

屏蔽效能：

磁 場：14KHz≥75dB/150KHz≥100dB

電 場：200KHz-50MHz≥110dB

平面波：50MHz-1GHz≥110dB

微 波：1GHz-10GHz≥100dB

3:通風波導窗

蜂窩截止波導通風板主要用于電磁屏蔽設施的通風開口，具有良好的屏蔽和通風雙重功能。根據不同的場合和環境，可以選擇不同的材料、涂層和形狀。

4：電源濾波器

性能指標

鍍膜屏蔽玻璃和絲網屏蔽玻璃的最大區別是透光率和屏蔽指標的差異，鍍膜屏蔽玻璃的最大優點是透光率大于90%，而屏蔽效能最高為30dB左右；絲網屏蔽玻璃的優點屏蔽效能均在50db以上，但目前最大透光率為80%左右。

超過70 dB屏幕的網屏玻璃的透光率只有約40%。使用者通常根據設計的具體技術要求折中選擇窗口品種。用于穩定電源的輸出電壓，基本理解為交流阻阻，導通直流。若為交流電源，則通帶為單一頻率。

5：信號濾波器

主要作用：

訊號線濾波器的主要作用是解決空間電磁干擾問題，如設備對空間的強電磁干擾，或設備對空間電磁干擾敏感等。信號線電纜和電源線之間的耦合，在前面出現了傳導發射超頻現象就是由于信號線上的高頻干擾通過空間耦合到了電源線上造成的。

原理：

利用信號濾波將有用信號從輸入信號中過濾掉，濾除無用信號和噪聲干擾。該方法利用電路的幅頻特性，將通帶范圍設定為有用信號范圍，并過濾掉其它光譜成分。

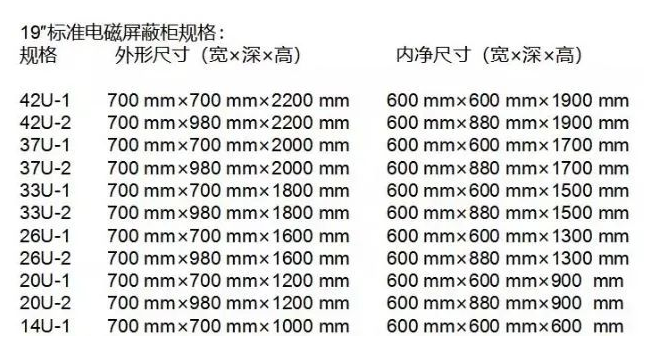

6：屏蔽機柜

（1）、能有效抑制計算機、服務器、交換機、路由器等信息處理設備的電磁泄漏發射，保護信息安全，具有較強的電磁干擾能力，保護操作者不受電磁輻射的傷害；

（2）、綜合運用屏蔽、隔離、濾波、吸收、接地等技術，可以有效地抑制網絡設備的電磁信號泄漏，保護涉密信息安全；

（3）、該產品的電磁屏蔽效能達到軍用標準GJB5792-2006 《軍事涉密信息系統電磁屏蔽體等級劃分及測量方法》 B級；

（4）、外形美觀，使用方便，性價比高。減少了規模和復雜性，為用戶提供更加先進、便捷、安全的使用環境；

（5）、主要結構組成：

a、屏蔽殼體：冷軋鋼板焊接成的全密封的箱體，經過鍍鋅、噴塑等防腐蝕處理；

b、屏蔽門：材料經過精心制作與處理的屏蔽簧片、冷軋鋼板焊接成的門扇組成的屏蔽門;

c、濾波器:電源濾波器具有寬抑制頻帶和高的插入損耗；

d、通風波導窗：蜂窩型通風波導窗，頂部和下部各配備4個微型軸流排風扇實現強排；

7：波導管

對綜合布線系統采用光纜進入屏蔽機房的方式，光纜通過波導管進入屏蔽機房，其波導管的長度L大于6d。在屏蔽機房通過光端機,將電信號變成光信號,再將光纖穿過截止波導管，在屏蔽機房外將光信號變成電信號。

屏蔽機房的建設標準

1：先進性

集中本公司優秀的設計力量,對該項目做到充分認證,精心設計,精心選購,精心施工,從而確保該工程中每一項目為當前一流、適度超前、使該機房系統能長期高效運行。

2：可靠性

采用質地優良的材料、性能優越的設備及規范的施工工藝技術，特別是充分考慮機房系統工程抗干擾性和在意外情況下的快速補充性，保證各個環節都安全可靠

3：標準性

嚴格按國標《計算站場地技術條件》的有關標準設計，圖紙文件規范安全，采用國標通用的符號、標記，力求通用性、可調整性、維修便利，并具有詳細的文檔資料。

4：實用性

實施后的機房分區合理，工藝流程最簡;系統分配周到、全面、方便、靈活，根據各功能區的要求不同選擇不同等級的材料，在充分考慮機房系統功能完善的基礎上，使其性價比達到最優。

5：擴充性

本系統不僅能支持現有的系統，還應在空間布局、系統電網容量、端口等方面尚有充分的擴展余地，便于系統進一步開發以及適應未來系統更新?lián)Q代。

屏蔽機房驗收標準

1：分類的標準

a：如果按功能來分，電磁屏蔽室可以分為固定式和可移動式這兩種。

b：如果按屏蔽體工程結構來分，電磁屏蔽室可以分為拼裝式、焊接式、直貼式等。

2:組成要達到的標準

空調系統：既可以單獨安裝空調，也可以由波導窗直接導入，不過空調的電源線、內外機信號控制線以及氣水管等，都應進行屏蔽處理。

消防報警系統：其報警信號，以及相關控制信號，要進行濾波處理。

接地系統：要求是單點接地，接地電阻一般不能大于1歐姆。

電源系統：要有電源系統，以及輔助電源，而且電源不能經過漏電保護器。

3:參數要達到的標準

頻率范圍：14KHz，屏蔽效能：≥70dB。

頻率范圍：200KHz，屏蔽效能：≥100dB。

頻率范圍：450KHz—50MHz，屏蔽效能：≥100dB。

頻率范圍：50MHz—100MHz，屏蔽效能：≥100dB。

4:參考標準

《處理涉密信息的電磁屏蔽室的技術要求和測試方法》BMB3-1999

《軍用電磁屏蔽室通用技術要求和檢驗方法》GJBz20219-94

《防護工程防電磁脈沖設計規范》GJB3928-2000

《高性能屏蔽室屏蔽效能的測量方法》GB12190-90

保養方法

1. 濾波器電源不得接漏電保護器，但可以接負載空開；濾波器出現故障應先斷電后放電方可進行檢修或更換。

2. 產品交付使用后，嚴禁受到巨大的撞擊或在屏蔽體上開孔。

3. 嚴禁在屏蔽波導管孔中穿入金屬材質的電纜或管道。

4. 注意保持屏蔽門處刀口和槽口處清潔，以保證屏蔽機房良好的使用性能。

5. 保養清潔方法：簧片部位用防潮材質薄片材料包上脫脂紗布用無水酒精濕潤后插入槽口來回來拉動擦拭。

6. 為保證屏蔽門外部傳動部件啟閉的靈活性，應不定期的進行加油潤滑。

7. 如發現簧片，應及時松下簧片壓條螺釘，取出破損簧片，換上新簧片。
